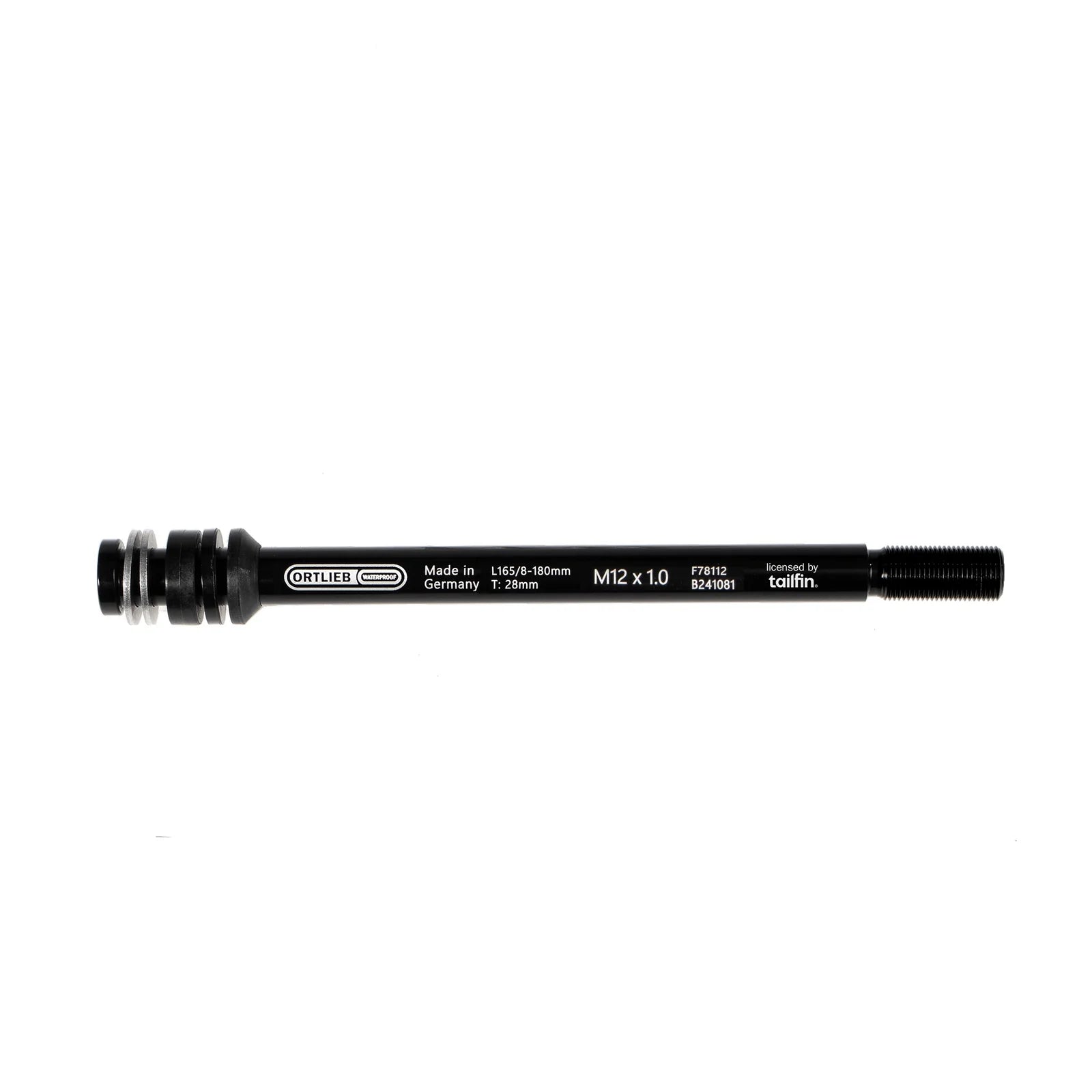

Ortlieb Thru Axle M6-Connector para montaje de portaequipajes

Ortlieb Thru Axle M6-Connector — un anclaje de portaequipajes para la bicicleta que nunca se pensó para llevarlo

Los cuadros modernos llevan una década perdiendo discretamente sus anclajes para portaequipajes. Las gravel, los cuadros de carbono de endurance y la mayoría de las dobles suspensiones simplemente no ofrecen un inserto roscado en la puntera. El M6-Connector lo resuelve sustituyendo el propio eje pasante trasero por un eje de aluminio con rosca M6 integrada en cada extremo — el punto de anclaje que el cuadro nunca tuvo.

Monte encima un Quick Rack y una bicicleta que ayer no podía llevar equipaje lo lleva hoy, sin abrazaderas en las vainas y sin nada que se afloje en un descenso roto. Con 54 g es más ligero que el eje al que sustituye en la mayoría de bicicletas.

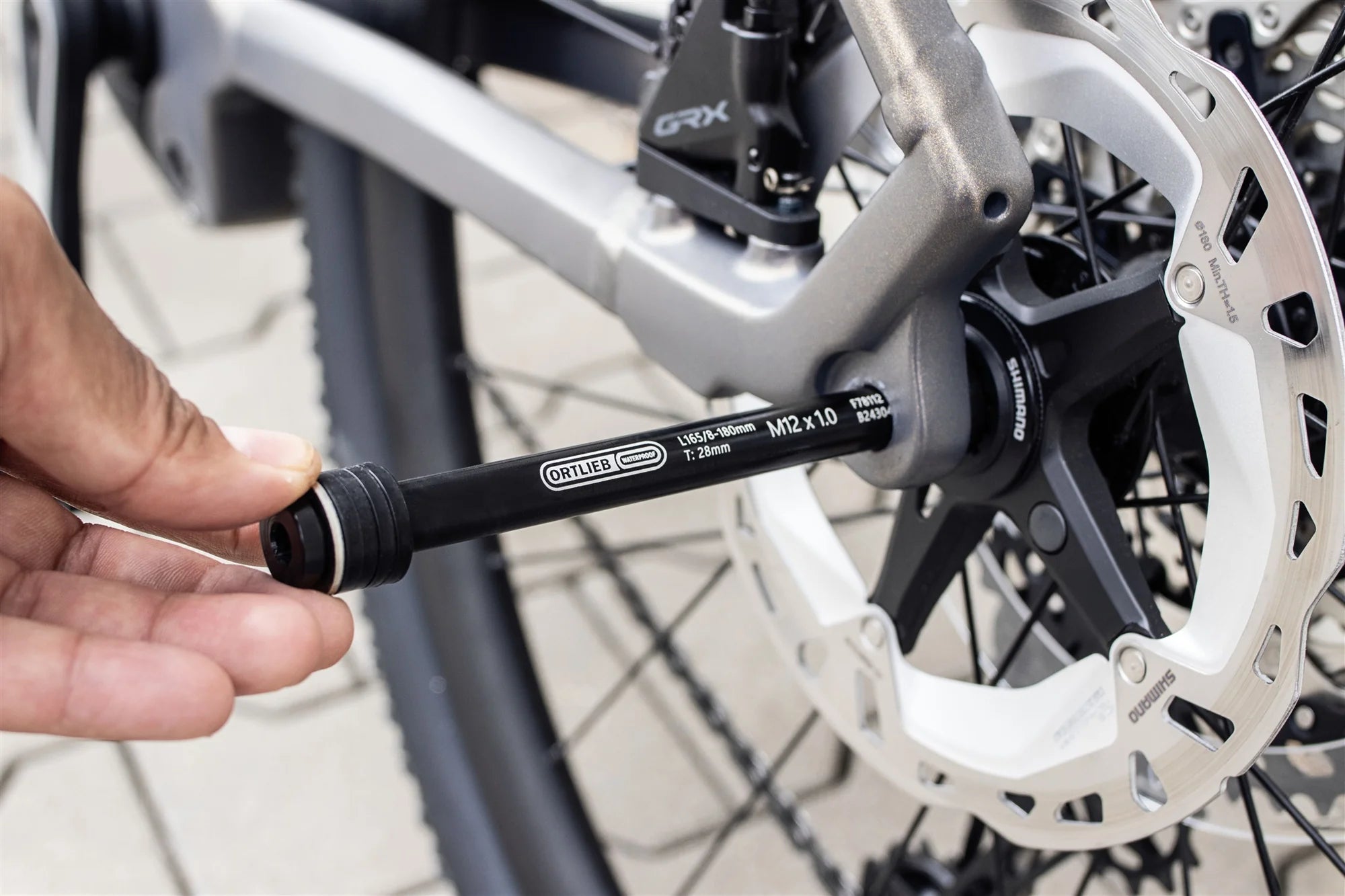

Montaje

El conector sustituye ejes pasantes M12 de hasta 180 mm de longitud. Los separadores incluidos lo llevan al rango de 168 a 180 mm, y hasta 165 mm en configuración cónica. Los ejes más cortos también funcionan, siempre que el eje pueda roscarse a través del cuadro. La sección roscada M12 mide 28 mm, lo que deja holgura generosa en punteras profundas.

Elegir el paso de rosca

• F78112 — paso de 1,0 mm, el estándar de SRAM UDH y Transmission
• F78113 — paso de 1,5 mm
• F78114 — paso de 1,75 mm

El paso suele estar impreso en su eje original, marcado como TP, o indicado en el manual del cuadro. Si se equivoca, el eje no entrará. Ante la duda, traiga la bicicleta o el eje antiguo a nuestro taller y lo mediremos.

Una incompatibilidad importante

El M6-Connector no encaja en cuadros con rosca Speed Release, que usa una entrada de rosca doble. Afecta a la Orbea Terra desde el año modelo 2022 y a varios modelos de BMC y BH. Compruébelo antes de pedir: es con diferencia el primer motivo de devolución de esta referencia.

Especificaciones

• Material: aluminio, fabricado en Alemania
• Peso: aproximadamente 54 g
• Diámetro del eje: M12
• Pasos disponibles: 1,0, 1,5 y 1,75 mm
• Sección roscada: 28 mm
• Longitud del eje: 180 mm, reducible a 165 mm cónico con los separadores incluidos
• Rosca M6 integrada en cada extremo para portaequipajes o enganche de remolque
• Carga máxima: 26 kg
• Compatible con SRAM UDH y Transmission

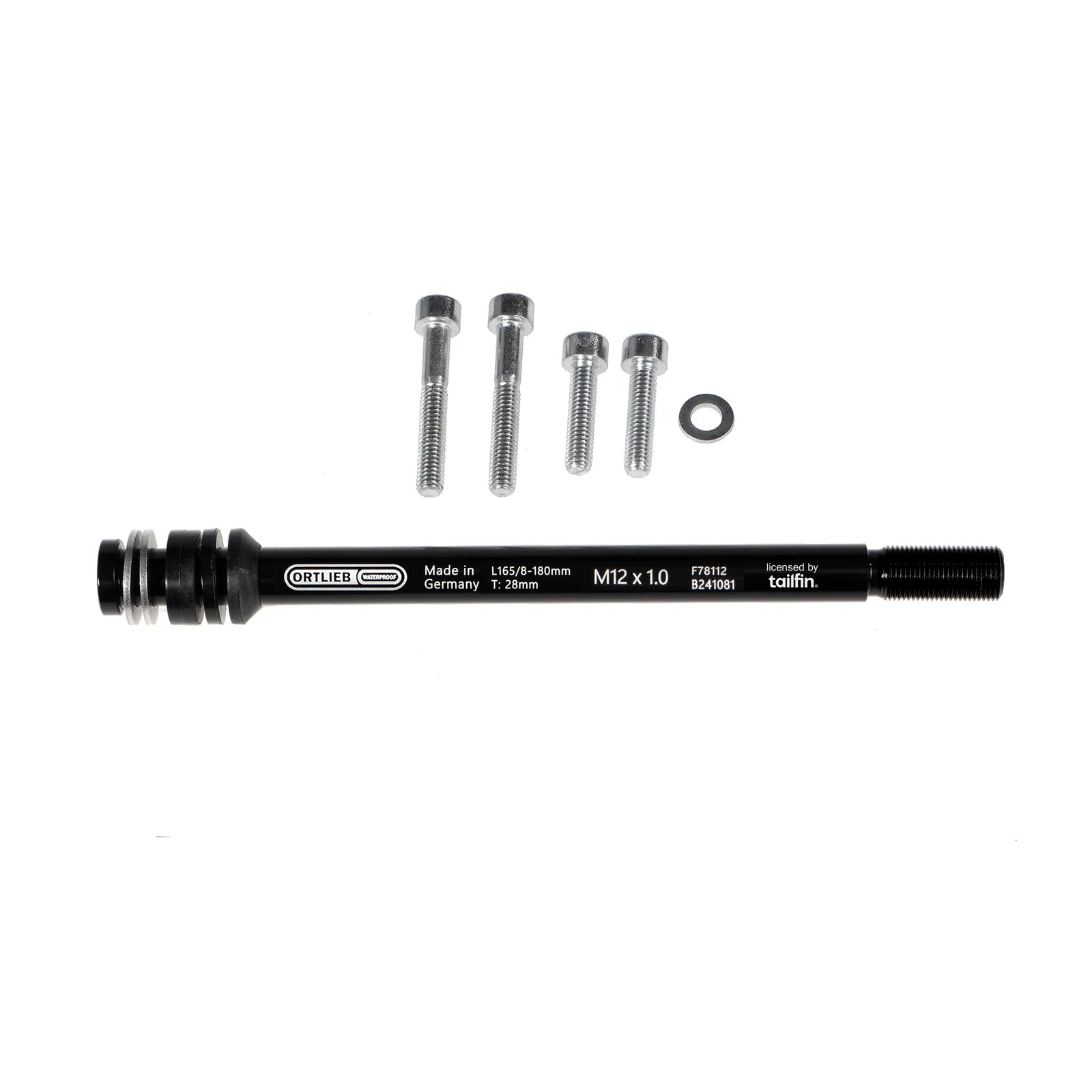

• Incluye: dos separadores de acero inoxidable de 1,5 mm, uno de 3 mm y otro de 6 mm en nylon reforzado con fibra de vidrio, un separador cónico de nylon de 3 mm, tornillería M6 y arandelas, manual de montaje

Preguntas frecuentes

¿Qué paso necesito?
Depende de su cuadro, no de su rueda. Busque la marca TP en su eje actual o consulte el manual del cuadro. Nuestro taller de Meppel puede medirlo si la marca se ha borrado.

¿Funciona con SRAM UDH?
Sí — elija la versión de paso 1,0 mm, la F78112. El conector es compatible con UDH y con transmisiones Transmission.

¿Qué portaequipajes puedo montar?
Está concebido en torno a la familia Quick Rack de Ortlieb, que se atornilla directamente a las roscas M6. Cualquier portaequipajes o enganche con anclaje M6 también sirve, siempre que haya al menos 184 mm entre los puntos de fijación. Tenemos el Quick Rack, Quick Rack Light, Quick Rack L y Quick Rack XL.

¿Con qué par debo apretarlo?
Respete el par que indique el fabricante de su bicicleta para el eje trasero, habitualmente de 10 a 12 Nm. No improvise en un cuadro de carbono.

¿Es mi cuadro lo bastante resistente?
El eje está calculado para 26 kg, pero crea el punto de anclaje, no cambia lo que su cuadro puede soportar. Consulte primero la carga trasera máxima del fabricante, sobre todo en carbono y doble suspensión.

¿Puedo ver uno antes de comprarlo?
Sí. Pásese por L'Hirondelle Bike Shop en Meppel con su bicicleta y comprobaremos el paso de rosca y el ajuste antes de que se decida.
